微米級干霧抑塵系統的結構組成< a href="m.rjll.net.cn">微米級干霧抑塵設備</ a>

　　微米級干霧抑塵裝置采用模塊化設計技術由微米級干霧機、電控系統、螺桿式空氣壓縮機、儲氣罐、噴霧器總成、噴霧箱或萬向節噴霧器總成、水氣連接管線、電伴熱系統組成。

　　1 微米級干霧抑塵機是將氣水過濾后設定的氣壓、水壓、氣流量、水流量按開關程序控制電磁閥打開或關閉，經管道輸送到噴霧器總成中去，實現噴霧抑塵，它由電控系統，多功能控制系統，流量控制系統組成。安裝在 ip55 標準的箱體內，有進氣管接口 1個，進水管接口1個，出氣管接口1個，出水管接口1個， 面板上有文本顯示器氣，水壓力表和電控系統按鈕。

　　2 電控系統

　　電控系統是干霧抑塵系統的控制，可編程控制器，保護電路繼電器以及與它們相關的元器件。為用戶提供自動和手動兩種操作模式在自動操作模式時可自動接收遠程觸發信號啟動或停止噴霧器噴霧；在手動模式，操作人員可以按壓操作按鈕啟動或停止噴霧器噴霧 用戶還可以通過plc設置接口修改噴霧周期及管道吹掃時間等。自動控制系統將干霧抑塵機與現場設備的控制信號連接起來 以便實現自動控制。

　　3 多功能系統

　　多功能系統是將外接水源的水中懸浮物過濾掉達到噴霧器總成所要求使用的標準，調節空氣和水的壓力及流量，并通過分配器和閥門將它們分配到各個噴霧器總成中去，它所有的過濾器，氣動閥，水氣調壓閥，管道吹掃閥和壓力傳感器。所有元器件從系統上游給水處的管連接到終端噴霧器，都采用不銹鋼、銅、尼龍等 性材料。

　　4 噴霧箱，萬向節噴霧器總成

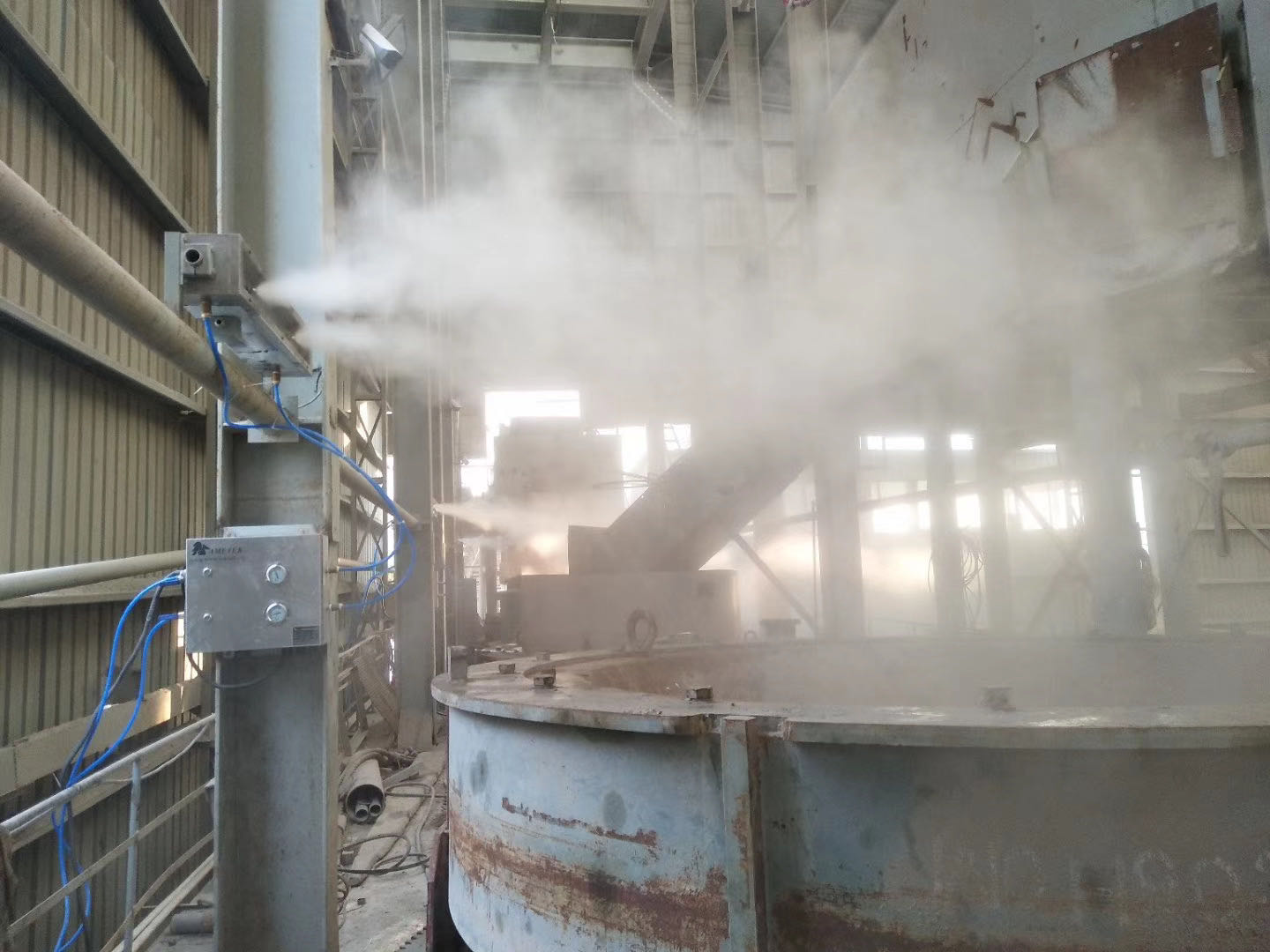

　　接收由干霧抑塵機輸送來的氣 水并將其轉化成水滴直徑為 1~10um的干霧噴射出去，按干霧抑塵機的控制指令噴向抑塵點，當干霧與粉塵顆粒相互接觸碰撞時，使粉塵顆粒相互粘結，凝聚變大并在自身的重力作用下沉降，從而達到抑塵的作用。

　　5 螺桿式空氣壓縮機

　　螺桿式空氣壓縮機的作用是為干霧抑塵系統提供標準的氣源

　　6 儲氣罐

　　儲氣罐的作用是當空壓機的排氣量不能滿足干霧機瞬時排量要求時，先將螺桿式空氣壓縮機排出的壓縮空氣儲存起來，以便滿足干霧抑塵機的瞬時用氣量。

　　7 水氣連接管線

　　將干霧抑塵機、噴霧箱噴霧器總成、 螺桿式空氣壓縮機、壓縮空氣儲氣罐、水源等用不同管徑的不銹鋼管按要求連接起來。

　　8 電伴熱及保溫系統

　　電伴熱系統分布在干霧抑塵機、噴霧器總成及水氣管路上，當環境溫度低于+5 時啟動。
